Роботизированная ячейка для сварки кольцевых швов

Роботизированная сварочная ячейка предназначена для автоматизации сварки кольцевых швов на цилиндрических изделиях. Такое решение применяется при работе с трубами, обечайками, элементами цистерн, резервуарами, корпусными деталями и другими изделиями, где требуется равномерная сварка по окружности.

Назначение

Ячейка используется в тех случаях, когда необходимо обеспечить стабильное выполнение кольцевого шва, сохранить одинаковые параметры сварки по всей длине окружности и получить повторяемый результат от изделия к изделию.

Такой формат особенно удобен для производств, где выполняется сварка:

• трубных секций
• элементов емкостного оборудования
• обечаек
• резервуаров
• цистерн
• других цилиндрических изделий

Принцип работы

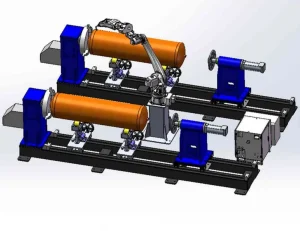

Основу ячейки составляет сварочный робот и система вращения изделия.

Заготовка фиксируется на опорах и вращателе, после чего в процессе сварки деталь вращается с заданной скоростью, а робот или сварочная горелка работают относительно зоны шва по установленной программе.

За счет этого обеспечивается:

• стабильное движение по кольцевому шву
• постоянная скорость сварки
• одинаковое положение шва относительно горелки
• равномерное формирование соединения по всей окружности

Особенности работы

Такая компоновка позволяет выполнять сварку в более стабильных условиях по сравнению с ручным процессом.
Во время работы изделие вращается равномерно, без лишних остановок и отклонений, что особенно важно при выполнении кольцевых соединений.

Это позволяет:

• повысить повторяемость результата
• уменьшить количество дефектов
• сократить объем доработок
• обеспечить более ровное формирование шва

Гибкость применения

Ячейка может использоваться для изделий различных диаметров и длин в пределах рабочей зоны комплекса.

При необходимости система адаптируется под разные типоразмеры за счет:

• изменения оснастки
• регулировки опорных элементов
• корректировки программы сварки

Это позволяет использовать оборудование как для серийного выпуска однотипной продукции, так и для работы с разной номенклатурой изделий.

Программирование и переналадка

Управление ячейкой выполняется через систему управления роботом.
Для разных изделий могут использоваться отдельные программы сварки, а при изменении диаметра, длины или расположения шва возможна быстрая корректировка параметров и траектории.

За счет этого ячейка удобна для производств, где требуется периодическая переналадка под новые изделия или разные типоразмеры.

Применение

Такое решение особенно эффективно для задач, где основная операция связана именно с выполнением кольцевых швов и требуется стабильная сварка по окружности без потери качества на разных участках изделия.
